细格栅

概述细格栅过滤机是我公司从国情出发,结合不同行业、企业污水、废水的实际情况,参考吸收国外先进技术,研制、开发的一种过滤设备。产品设计合理,使用性能可靠。广泛应用于造纸、食品、制药、化工、轻工、化纤等行业与...

产品详情

概述

细格栅过滤机是我公司从国情出发,结合不同行业、企业污水、废水的实际情况,参考吸收国外先进技术,研制、开发的一种过滤设备。产品设计合理,使用性能可靠。广泛应用于造纸、食品、制药、化工、轻工、化纤等行业与市政的废水、污水的处理。

本产品按其适用废水介质的腐蚀性能不同,分别采用碳钢、不锈钢制造。

本产品按中国环境保护产品认定技术条件HJ/T250-2006《旋转式细格栅》设计、制造。

核心部件栅网简介

该栅网,采用新形楔型条缝式不锈钢硬栅网,其与通常过滤机中的金属编织丝网或尼龙丝网相比,具有机械强度高,不易变型,不易破裂,使用寿命长等优点;且可用高压水或压缩空气进行反吹以恢复其过滤能力,因此处理量稳定,维护和运行费用低。

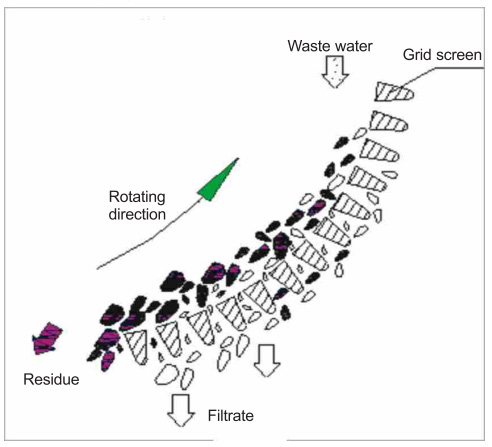

栅网做成国筒形,栅缝与圆筒壁平行,栅网的出口成刺叭状,工作时栅网作圆周运动,由于水流在栅条之间被切向偏转,使废(污)水中的固态悬浮物易于被栅。

网截留减出,达到较高的分离效果。栅网的栅缝间隙为0.15~2.5mm(相当于8-100目)，可满足不同种类废(污)水处理的要求

工作原理

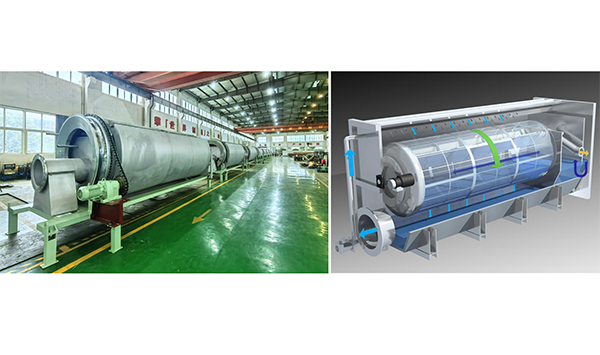

该产品为卧式滚筒结构,采用摆线针轮减速机。链条转动(对XGS型号的细格栅过滤机建议采用变频启动)。废(污)水从进料口进入溢流渠,稳流后均布到旋转的栅网内壁上,水流与栅网作相对运动,使滤液从栅缝中排出,滤渣则被截留在栅网内,并在导料板的作用下,从出清端自动排出,由于废水与栅网的相对运动,提高了过水率和减少滤渣对栅网的附着力,从而提高了过滤和回收效率。

反冲洗系统由内、外喷淋管组成,高压水或压缩空气经喷嘴呈扇形高速喷射,疏通栅缝,清除栅网内壁附着的固态物。冲洗压力≥0.3MPa.反冲洗定期操作(自控设定或人工手动)。

从栅缝中流出的滤液在防护罩的导向下.汇集到栅网的正下方出水槽中流走。

适用范围及典型处理量

细格栅过滤机适用于各种类型的纤维回收和废(污)水处理,去除废(污)水中的飘浮物、悬浮物,固态物,可替代沉淀池作-级废(污)水处理。

以造纸废水的处理量为例:选用XGS-VI细格栅，当SS≦1000mg/,栅缝为0.5mm时、其处理量>300m'h。对各类废(污)水的处理量。

型号规格参数

型号	栅网尺寸	栅筒转速	电机功率	反冲吸水		设备净重	外形尺寸
	ΦxL(mm)	(r/min)	(KW)	水量(㎡/h)	水压(MPa)	(T)	(mm)
XGS-I	600x1100	6	0.75	2~3	>0.3	0.5	2000x1355x900
XGS-II	850x 1100	6	0.75	2~3	>0.3	0.9	2000x1700x1100
XGS-III	1300x1500	4	1.1	3~4	>0.3	1.32	2785x2200x1600
XGS-I	1300x2350	5.7	1.5	4~5	>0.3	1.97	3635x2200x1600
XGS-V	1450x2300	5	1.5	4~5	>0.3	2.25	3710x2215x1800
XGS-VI	1550x3150	5	1.5	5~6	>0.3	2.67	4650x2400x1900
XGS-VII	1550x4100	5	2.2	6~7	>0.3	3.32	5600x2400x1900

性能特点

操作简单,方便,无需专人值守。过波效率高:能连续进水,排水排渣等工作。排渣浓度25%。过滤效果好:固态物去除率>85%,对造纸废水的纤维回收率>80%。111

运行成本低,占地面积小,耗能量少。使用寿命长,维护费用低:由于该机的传动部分不直接与废(污)水接触,因此不易被腐蚀:又因栅网使用寿命长,不需经常更换,所以,维修率与维护费用低。

处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.15mm	12~30	14~35	25~65	40~100	50~125	75~190	100~250
0.20mm	17~45	20~50	30~85	50~125	65~165	100~250	125~340
0.25mm	23~60	25~65	40~105	65~170	80~210	120~310	160~430
0.30mm	25~70	28~75	60~155	80~210	120~310	150~460	200~610
0.35mm	35~90	37~95	74~185	100~210	140~350	180~530	250~700
0.50mm	48~120	50~125	95~260	12~350	220~500	260~760	300~995
推荐栅缝/			城市污水	一级处理
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.15mm	60~160	68~170	110~350	150-490	200~640	300~940	450~1260
0.75mm	90~240	100~250	200~510	260~740	350~960	500~1400	700~1810
1.mm	110~300	120~310	250~680	350~960	500~1270	700~1900	700~2310
2.5mm	150~500	160~510	350~910	550~1310	700~2100	100~2560	1300~3010
推荐栅缝/	肉类加工综合废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.5mm	20~70	25~80	60~150	90~200	150~300	250~450	400~400
1.mm	37~100	40~105	80~280	170~320	250~500	320~700	750~1300
推荐栅缝/			肉类加工	推场废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.75mm	25~80	30~90	80~250	120~320	200~450	280~650	320~850
推荐栅缝/			肉类加工屠宰车间废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.75mm	28~70	30~75	70~240	120~350	200~500	250~700	350~810
推荐栅缝/			制革含硫	化物废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.75mm	10~35	12~40	25~85	55~190	70~230	100~280	120~400
推荐栅缝/			毛皮加工废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.1mm	10~25	12~30	22~90	50~130	70~180	90~220	110~350

推荐栅缝/ 罐头厂综合废水
处理量(m3/h)/介质	XGS-I	XGS-Il	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
1.0mm	60~150	62~160	170~520	270~700	400~900	500~1300	650~1800
推荐栅缝/			制革厂综合废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
1.0mm	16~45	18-50	40~120	70~220	100~320	140~420	250~600
推荐栅缝/	家禽畜含废物及羽毛废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.5mm	30~80	35~85	80~200	100~350	170~450	250~700	350~1110
1.0mm	50~150	55~160	110~350	220~600	350~800	450~1510	600~2010
推荐栅缝/		海	类食物加工	综合废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.5mm	22-60	25~70	70~250	100~350	170-450	250~600	320~750
1.0mm	30~90	32~100	95~310	130~500	200~500	320~800	380~1210
推荐栅缝/		纺织厂含细		羊毛废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.5mm	50~150	55~160	90~350	170~550	280~750	380~1250	550~1810
推荐栅缝/		纺织厂含细羊毛废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.15mm	3~8	4~15	10~35	12~35	15~45	30~70	50~90
0.3mm	7~20	8~25	20~55	30~70	55~100	80~130	100~180
推荐栅缝/			啤酒、麦芽厂	废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
1.0mm	45~150	50~160	100~350	150~500	230~700	300~900	400~1250
推荐栅缝/		制糖厂、制药厂		废水
处理量(m3/h)/介质	XGS-I	XGS-II	XGS-III	XGS-IV	XGS-V	XGS-VI	XGS-VII
0.25mm	14~45	15~50	30~70	45~110	60~150	80~250	110~320
0.3mm	17~55	19-60	35~95	55~150	75~200	120~300	170~400
0.5mm	35~90	38~95	65~160	90~230	120~310	180~500	250~700

典型应用行业

造纸废水处理:回收纤维,去除固态物。

市政污水处理:去除生活废弃物等杂物。

制革废水处理:去除皮毛、油脂等固态物。

屠宰废水处理:去除皮毛、油脂、粪便等固态物。

酒精、淀粉厂废水处理:去除纤维、果(壳)皮等杂物。

制药、制糖厂废水处理去除废渣、果(壳)皮等物。

啤酒麦芽厂废水处理:去除麦芽、豆皮等固态物。

禽畜养殖场废水处理:去除禽畜毛、粪便等杂物。

鱼类和肉类加工厂废水处理:去除内脏、鱼鳞、碎肉、油脂等固态物。

化纤、纺织、化工、塑料加工、电力、冶金、等行业的废水及宾馆的污水均可予以处理。

应用领域

广泛使用在市政污水处理厂、大豆蛋白厂、橄榄油厂、造纸厂、制药厂、化纤厂、钢铁厂、石化厂等场景。
